삼성 갤럭시북 이온 15인치 i5 모델 분해기(NT950XCR-G58A)

원래 쓰던 노트북이 오래되기도 했고, 화면에 검은 멍도 생기고,

배터리 또한 충전기 없이는 살 수 없는 상황이 되어버려 어쩔 수 없이 노트북을 하나 사야해서



이것저것 찾아보던 중

삼성에서 노트북9 시리즈 후속으로 내놓은 갤럭시북 이온이 동일 가격대 그램 대비

외장그래픽 MX250이 더 달리고, 사전예약구매 혜택도 좋길래 갤럭시북 이온으로 구매를 결정했다.

(그리고 그램은 워낙 많이들 사서 뭔가 남들이 안사는걸 한번 사보고싶었다.)



갤럭시북 이온에 대한 상세 리뷰는 https://dyshin319.blog.me/221747192022 로 가면 볼 수 있고,

여기선 분해한 결과에 대해 다뤄보고자 합니다.



일단 분해하려면 뒷판을 뜯어야 하는데, 위 사진과 같이 왼쪽 위, 오른쪽 위, 왼쪽 아래, 오른쪽 아래에 있는

고무패킹과 그 안에 박힌 나사를 빼야합니다.



고무패킹을 빼려고 이것저것 시도해봤는데 신용카드는 약간 두꺼워서 잘 안빠지고,

플라스틱으로 된 은행 보안카드를 저기 틈에 살짝 끼워서 손으로 빼시면 엄청 잘빠집니다.

고무패킹과 나사를 다 빼면 왼쪽 사진과 같이 나옵니다.

오른쪽은 저기 네 구멍에서 나온 나사와 고무패킹 사진입니다.



고무패킹, 나사의 경우 특히 나사는 크기가 작아 잃어버리기 쉬우므로 다시 재조립할때까지 잘 보관하셔야합니다.

나사까지 뺐다면 이제 뒷판을 분리해야하는데,

뒷판을 분리하기 위해서는 뒤집었을때 힌지 오른쪽 부분에 숨겨진 틈 같은게 있을텐데,

거기에 신용카드 하나를 넣고 살짝 올려주고, 다른 신용카드를 그 바로 옆의 벌려진 틈에 끼우고,

노트북 틈을 따라 반시계방향으로 얕게 돌려주어야 합니다.



너무 세게 돌려주면

위와같은 결착부분이 부러질 수 있어 조심스럽게 하셔야합니다.

뒷판을 최종적으로 분리한 모습입니다.

69.7Wh의 배터리가 아주 큰 지분을 차지하고 있네요.

배터리 옆으로는 256GB의 NVMe SSD가 자리잡고 있고, NVMe SSD 위로 램 방열판,

그리고 그 위로 히트파이프가 있습니다.

제 갤럭시북 이온 모델의 경우엔 15인치, i5 코멧레이크 10210U에 MX250 외장그래픽이 달린 모델이기때문에

듀얼팬이 달려있어 열을 잘 식힐 수 있도록 되어있습니다.

램을 추가로 장착하기 위해선 위에 빨간색 표시된 램 방열판을 분리하셔야합니다.

나사가 왼쪽 상단에 하나, 오른쪽 하단에 하나 있어서 이걸 돌려서 해제하셔야 방열판을 분리할 수 있습니다.

방열판을 분리하시면 위와같이 DDR4 ONLY라 되어있는 램 장착부분이 나오게 됩니다.

원래 온보드 8GB 기본으로 장착되어있는 모델이므로 저는 8GB만 더 추가해 16GB로 만들었습니다.

저는 삼성 노트북 DDR4 8G PC4-21300 모델을 사서 장착했으므로 램 추가하실 분들은 참고하시면 되겠습니다.

램 장착하시고 꼭 위에서 분리해뒀던 방열판 장착하시는거 까먹으시면 안됩니다!!



이제 NVMe SSD를 추가할 차례입니다.

램만 추가하실 분들은 딱히 아실 필요는 없으시겠지만,



위 사진 보시면 빨간 네모가 두개 보이실텐데,

왼쪽 네모가 NVMe x4 슬롯이고, 오른쪽 네모가 NVMe x2 슬롯입니다.

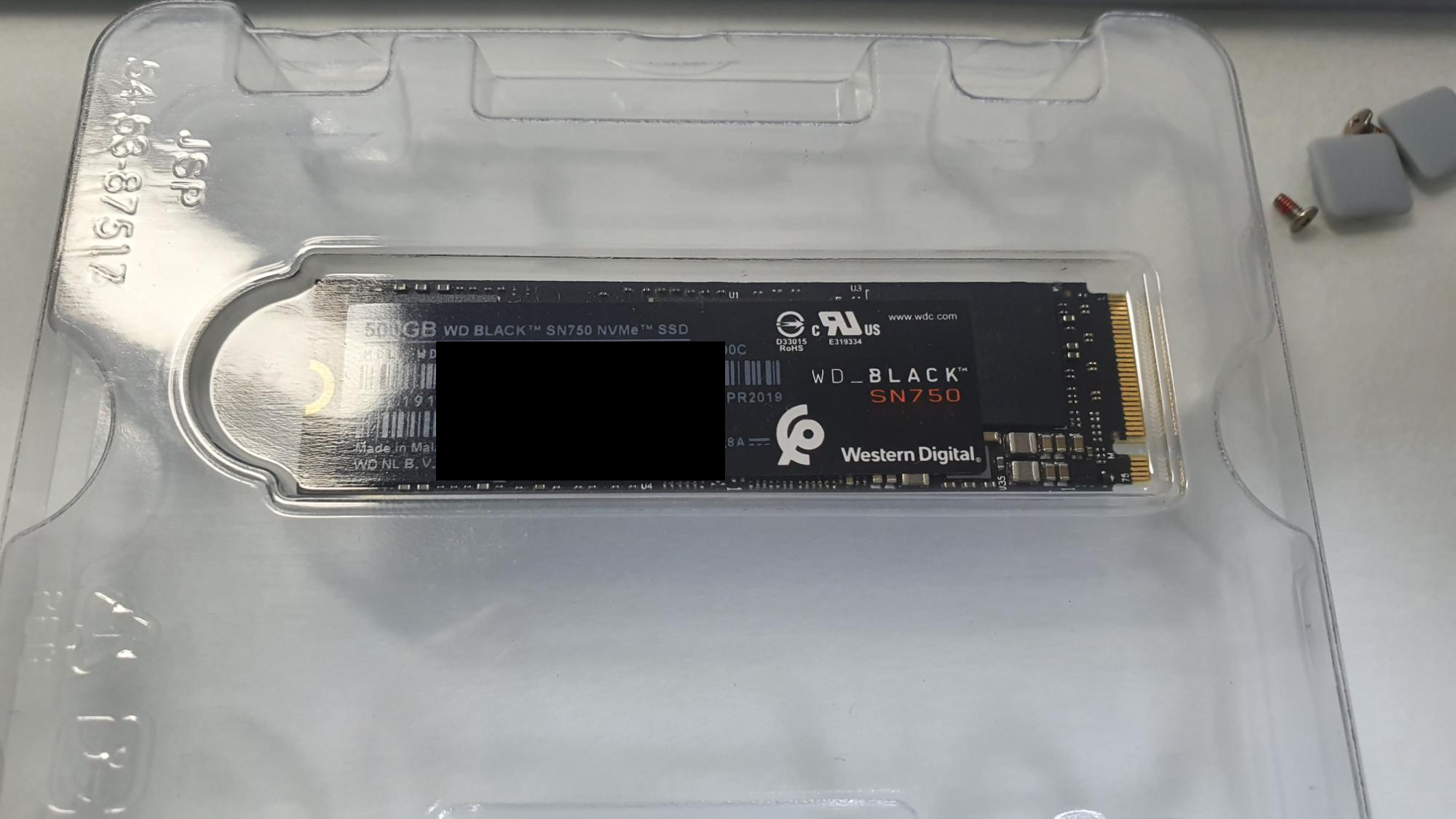

미리 직구로 저렴하게 사뒀던 WD BLACK SN750 NVMe SSD 500GB 모델입니다.

용량이 큰걸 NVMe x4 슬롯에 끼우는게 나을 것 같아

원래 끼워져있던 기본 256GB NVMe SSD를 분리하여 옆의 NVMe x2 슬롯으로 옮기고,

추가로 끼우는 WD SN750 500GB NVMe SSD를 NVMe x4 슬롯에 장착합니다.

장착하실 때 밑부분에 보시면 고정 나사가 있는거 참고하세요.

분명 끼우고 다시 뒷판을 덮었는데 노트북에서 인식을 못하는 불상사(..!)를

미연에 방지하기 위해 뒷판을 분리한채로 한번 켜봅니다.

노트북 뒷판 분리 난이도가 높기때문에 꼭 한번 확인해주시는게 좋습니다.



메모리 15.8GB, 디스크 465.75GB로 정상적으로 인식하고 있는걸 확인 후,

아까 분리했던 램 방열판을 다시 조립해주고,

뒷판을 끼우고, 나사와 고무패킹을 다시 조립해주면 끝입니다.



이상으로 갤럭시북 이온(NT950XCR-G58A) 15인치 모델의 분해기였으며,

CPU : 인텔 i5 코멧레이크 10210U

그래픽 : NVIDIA MX250

이 달린 모델이므로 참고하시기 바랍니다.
